二线制4-20mA变送信号LED数显表

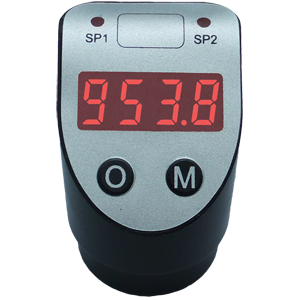

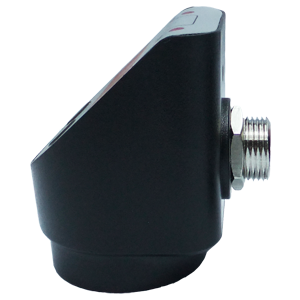

本表呈准圆柱形，采用ABS塑料外壳，外形36×47mm，厚39mm。专门配合316系列金属圆棒型壳体装的传感变送器，做数值显示器及报警输出控制之用。装有M12-5型或GX12-5型插头座对外电源及信号连接。

　　技术条件

⒈使用条件

⑴通过电流：测量范围  3～22mA

          极限范围  小于100 mA

⑵温度范围：额定使用范围：-20℃～60℃

          极限工作范围：-40℃～70℃

⑶相对湿度：20%～90%RH

⑷冲击振动：符合电子工业部标环境实验Ⅱ组仪器要求。

⒉显示方式： LED（发光二极管）数字及小数点显示，字高8.0mm，红色。

⒊采样速率：5次／秒

⒋正常使用电压降

电压降≤4V，20mA   有过流保护

⒌数显设定范围

⑴ 4mA：－1999～9999

⑵ 20mA：－1999～9999

⑶小数点：从右到左依次为P1、P2、P3

⒍极性转换：负信号自动显示“－”，正信号无符号显示。

⒎精度：全量程线性偏离≤±2个字（注）

⒏温度影响误差（注）：

⑴满量程≤50ppm/℃（-20℃～60℃）

⑵零点漂移≤5个字（-20℃～60℃）

⒐过量程指示：“－HI－”或“－LO－”

⒑外形尺寸：47×36×39mm（高×宽×厚）

⒒净重：34克

⒓保护措施：

⑴ 反向接入保护

⑵ 抗过流保护

⑶ 防雷击/浪涌保护

注：相对于满量程为8000个字的规格

选型：      ST18S-□-□□-□

产品型号： ━━━━━━━━━┛　 　 ┃　 　 ┃     ┃

接口形式： ━━━━━━━━━━━━━┛      ┃     ┃

       G：GX12-5接口　                　   ┃     ┃

       M：M12-5接口　     　      　     　┃     ┃

报警方式： ━━━━━━━━━━━━━━━━━┛     ┃

      空：不带报警　      　       　      　     ┃

     KA：带两路光耦报警　        　         　    ┃

     KB：带两路继电器报警　        　         　  ┃

通断方式：━━━━━━━━━━━━━━━━━━━━━┛

      空：不带报警或KA型报警

      N：常开模式，不报警时报警端口为对G端开路，当报警被触发相应报警端口对G端短接。

      P：常闭模式，不报警时报警端口为对G端短路，当报警被触发时相应端口对地G端开路。
