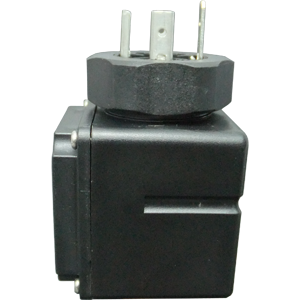

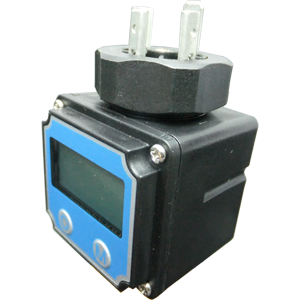

二线制4-20mA变送信号LCD数显表

技术条件

⒈使用条件

⑴通过电流：测量范围  3～22mA

极限范围  小于100 mA

⑵温度范围：额定使用范围：-20℃～60℃

极限存储范围：-40℃～70℃

⑶相对湿度：20%～90%RH

⑷冲击振动：符合电子工业部标环境实验Ⅱ组仪器要求。

⒉显示内容：

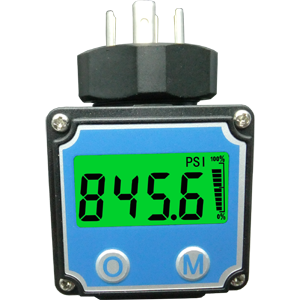

⑴ LCD（液晶显示配绿色匀背光）黑色数字及小数点显示，字高9.2mm。

⑵ 符号显示：kPa、MPa、%、m、℃、Bar、PSI

⑶ 模拟条显示：10段0～100%

⒊采样速率：5次／秒

⒋ 正常使用电压降

⑴电压降≤3.2V，20mA   无过流保护

⑵电压降≤ 4V，20mA   有过流保护

⒌数显设定范围

⑴ 4mA：－1999～9999

⑵ 20mA：－1999～9999

⑶ 设定误差±2个字（注）

⒍极性转换：负信号自动显示“－”，正信号无符号显示。

⒎精度：全量程线性偏离≤±2个字（注）

⒏温度影响误差（注）：

⑴ 满量程≤50ppm/℃（-20℃～60℃）

⑵ 零点漂移≤5个字（-20℃～60℃）

⒐过量程指示：“－HI－”或“－LO－”

⒑外形尺寸：56×42.5×41mm（高×宽×厚）

⒒净重：57克

注：相对于满量程为8000个字的规格
