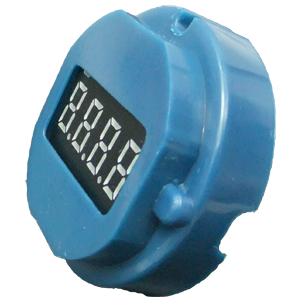

三线制电压变送信号LED数显表

技术条件

⒈使用条件

⑴ 电  源 ：固定直流稳压电源，纹波≤5mV，6V、12V或24V可选用。

⑵温度范围：额定使用范围：－20℃～60℃

           极限工作范围：－40～70℃

               储存范围：－40～70℃

⑶相对湿度：20%～90%RH

⑷冲击振动：符合电子工业部标环境实验Ⅱ组仪器要求。

⒉显示方式： LED（发光二极管）数字及小数点显示，字高9.4mm，红色高亮度。

⒊采样速率：2.5次／秒

⒋数显设定范围

⑴ 0V或1V：000±50个字可调（零点）

⑵ 5V：180～1999可调（满度）

⑶ 小数点：P1、P2、P3可选择显示

⒌ 功耗：≤10mA

⒍极性转换：低于显示表零点值时显“－”高于零点值时无极性符号显示。

⒎精度：±（0.2%读数＋1字）

⒏温度影响误差：≤80PPM／℃

⒐过量程指示：最高位显“1”，其它位不显。

⒑外形尺寸：φ48×19mm（主体部分）

⒒净重：20克（含托座）
